门式钢管脚手架扣件试验机检测项目及参考示意

作者：adminer 来源：未知时间：2015-10-08 10:26 点击次数：

WDW-100M10吨门式钢管脚手架扣件试验机是我公司按照JG13-1999门式钢管脚手架检测要求专门设计的一款力学性能检测设备，主要针对门式钢管脚手架力学性能检测。设备能够完美按照JG13-1999门式钢管脚手架的力学性能检测参数的要求对门式钢管脚手架进行检测。该设备广泛应用于钢管扣件的生产企业、质检单位、大专院校、科研院所、仲裁单位等。
门式钢管脚手架扣件试验机检测参数要求

使用标准	JG13-1999《门式钢管脚手架扣件力学性能试验方法》
名称	项目		规定值
名称	项目		平均值	最小值

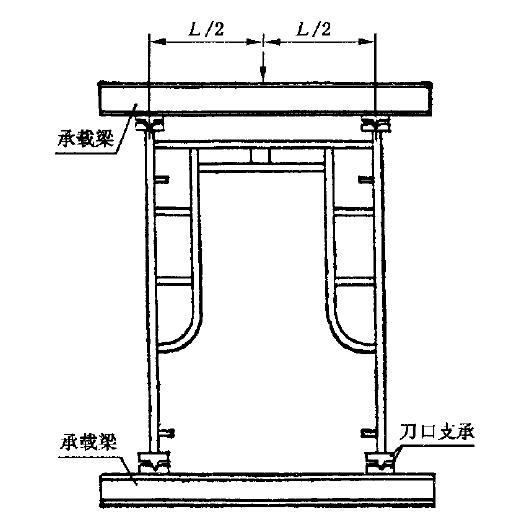

门架	立杆抗压承载能力，KN	高度h=1900㎜	70	65
		高度h=1700㎜	75	70
		高度h=1500㎜	80	75

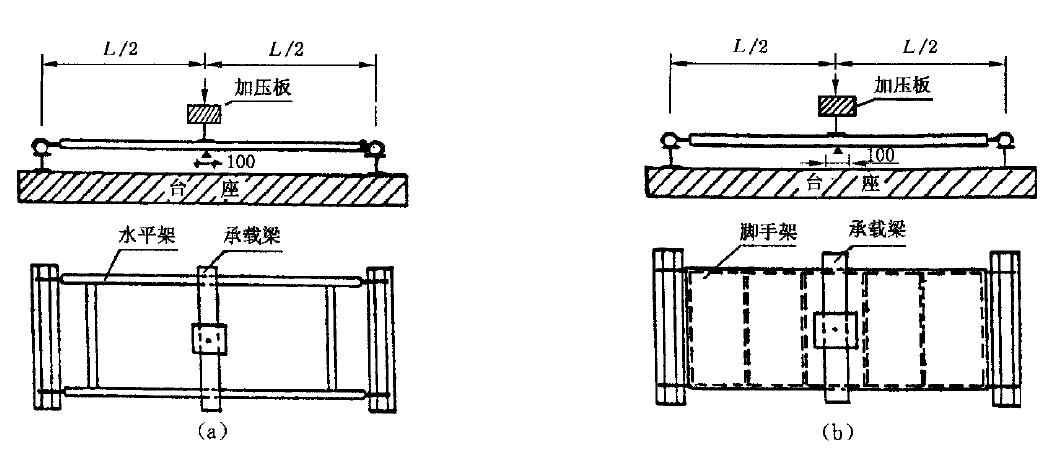

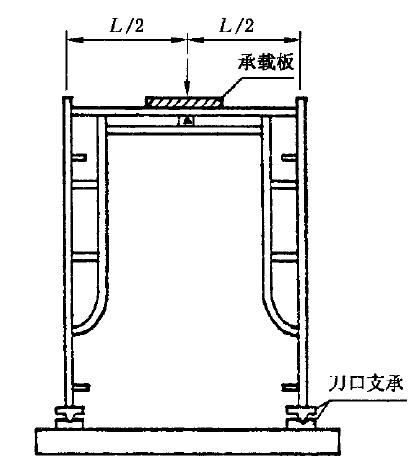

	横杆跨中挠度，㎜		10
	销锁承载能力，KN		6.3	6

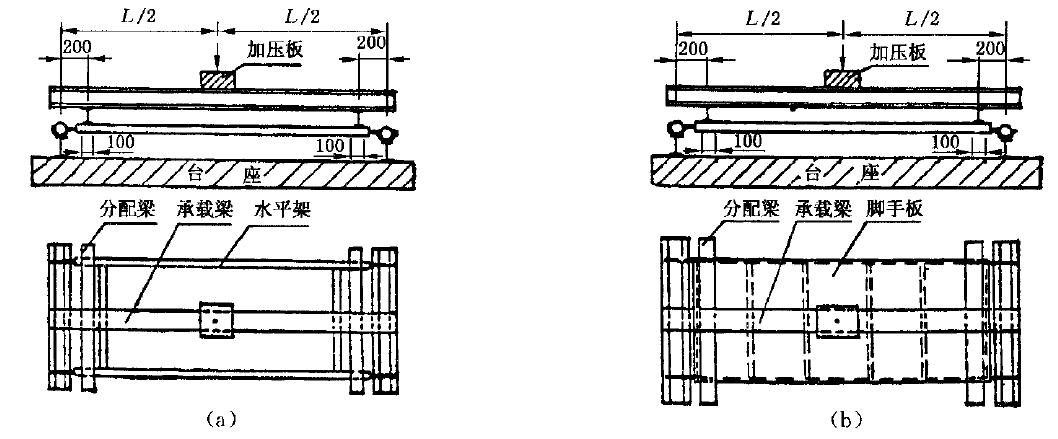

配件	水平架脚手板	抗弯承载能力，KN	5.4	4.9
		跨中挠度，㎜	10
		搭钩(4个)承载能力KN	20	18
		挡板(4个)抗脱承载能力KN	3.2	3

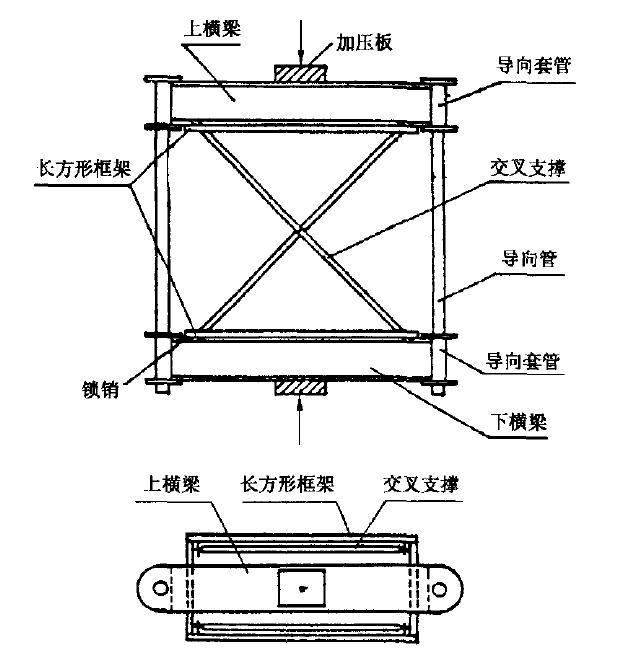

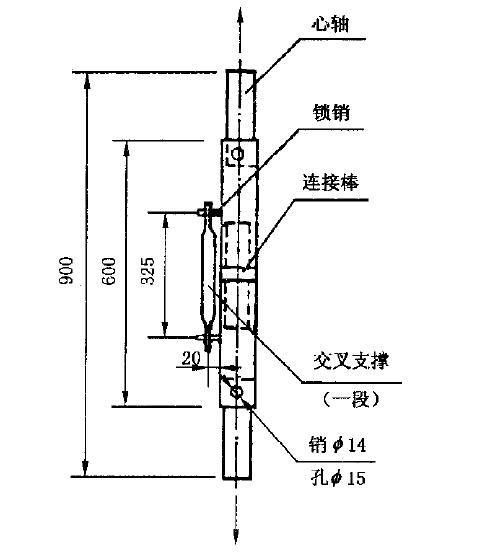

	交叉支撑抗压承载能力，KN		7.5	7

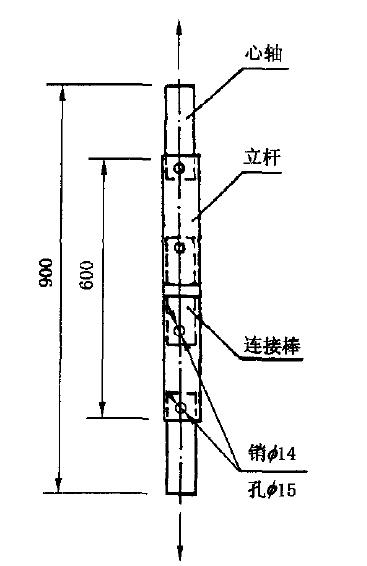

	连接棒抗拉承载能力,KN		10	9.5

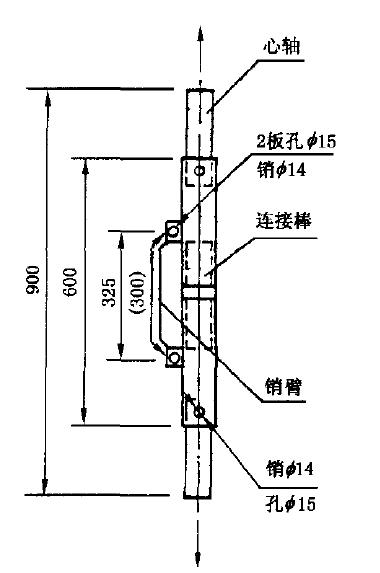

	锁臂	抗拉承载能力，KN	6.3	5.8
	锁臂	拉伸变形，㎜	2

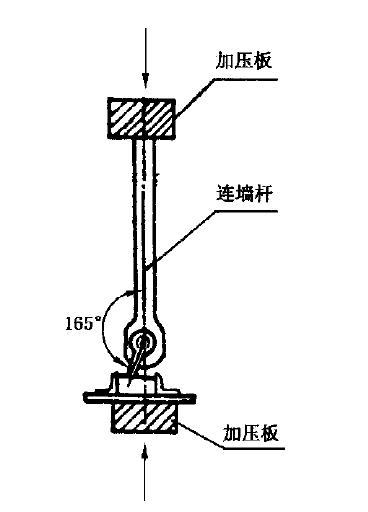

	连接杆抗拉和抗压承载能力，KN		10	9

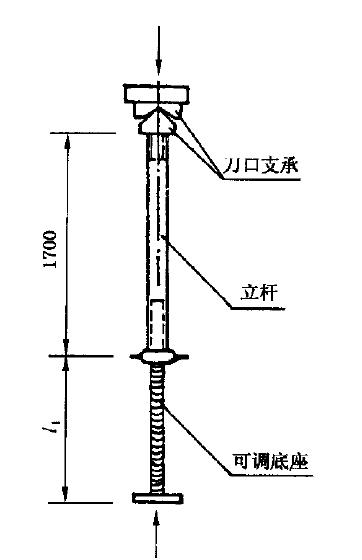

	可调底座抗压承载能力，KN	L1≤200㎜	45	40
		200㎜＜L1≤250㎜	42	38
		250㎜L1≤300㎜	40	36
		L1＞300㎜	38	34
备注	因检测项目，检测要求不同，具体门式钢管脚手架扣件试验机技术参数与工程师沟通。
