产品名称：电液伺服扭转疲劳试验机

产品型号： TPNW系列

产品品牌：腾捷

产品量程: 额定扭矩：±10000Nm，试验频率范围：0.1-10Hz

产品价格: 电议

产品浏览：次

相关资料：电液伺服扭转疲劳试验机说明书

咨询热线： 18805419907

联系 Q Q： 2423078091

主要用途

电液伺服扭转疲劳试验台主要应用于各类橡胶扭振件、曲轴皮带轮、车辆传动轴、半轴以及各类轴类零部件和材料的扭转疲劳试验、静扭转刚度、强度试验，广泛应用于地面车辆、高等教育等行业检测领域。
更多电液伺服扭转疲劳试验台技术资料，尽在济南腾捷仪器设备有限公司，详情拨打公司咨询热线。

功能介绍

技术指标

3.1额定扭矩：±10000Nm，示值精度±1%，测量范围4％-100％FS；。
3.2试验频率范围：0.1-10Hz。
3.3最大摆角：±50°，示值精度1%FS。
3.4主要试验波形：正弦波、方波、角波、斜波以及外部输入波。
3.5具有两个闭环控制回路：角度、扭矩。
3.6具有转角、转矩等极限位置保护功能及参数设置超差保护功能；疲劳失效次数预定功能，达到设定次数后可以选择自动停止。
3.7试验空间：≥1000mm。
3.8加载形式：能实现可对称循环加载扭转，也能实现一方向固定，另端循环加载扭转。

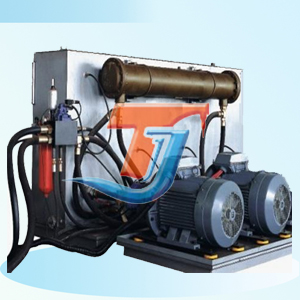

3.9恒压伺服泵站规格：流量220L/min，21Mpa，电机功率90kW。
3.10 夹头两端的同轴度：在500mm内≤∮0.15mm，用长度为500mm的同轴度量棒和百分表测量。
3.11控制系统操作方式：触摸屏操作，也可鼠标操作。
3.12 幅频系数：频率2Hz时，角度振幅大于：+/-22.5°（总角度45°）；
3.13分油器：独立，可调压，400L/min,21Mpa;
3.14管路：高压软管；
3.15试验附具：一套，法兰式。
3.16主要试样尺寸和试验方法：
1）Ф8-Ф16的实心材料，Rm=2100 MPa,在剪应力500MPa-1300 MPa之间做疲劳试验，频率2-6Hz，试样长度：300-400mm；
2） Ф22-Ф35为空心管的材料，Rm=1800 MPa试验方法同1）
3．17 液压夹头夹持范围：φ8mm-φ16mm、φ16mm-φ25mm、φ25mm-φ40mm。
